артикул: DL8S-60A
гарантія (міс): 3
виробник: DaLy
| характеристики |
|---|
| опис |
|---|

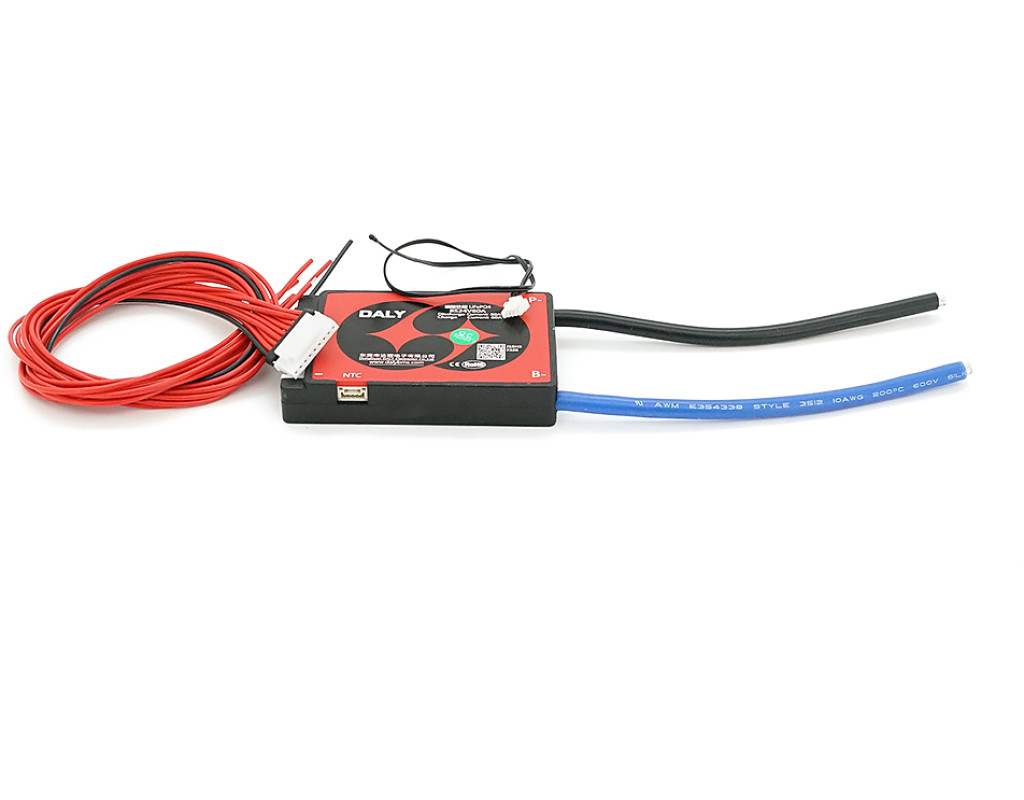

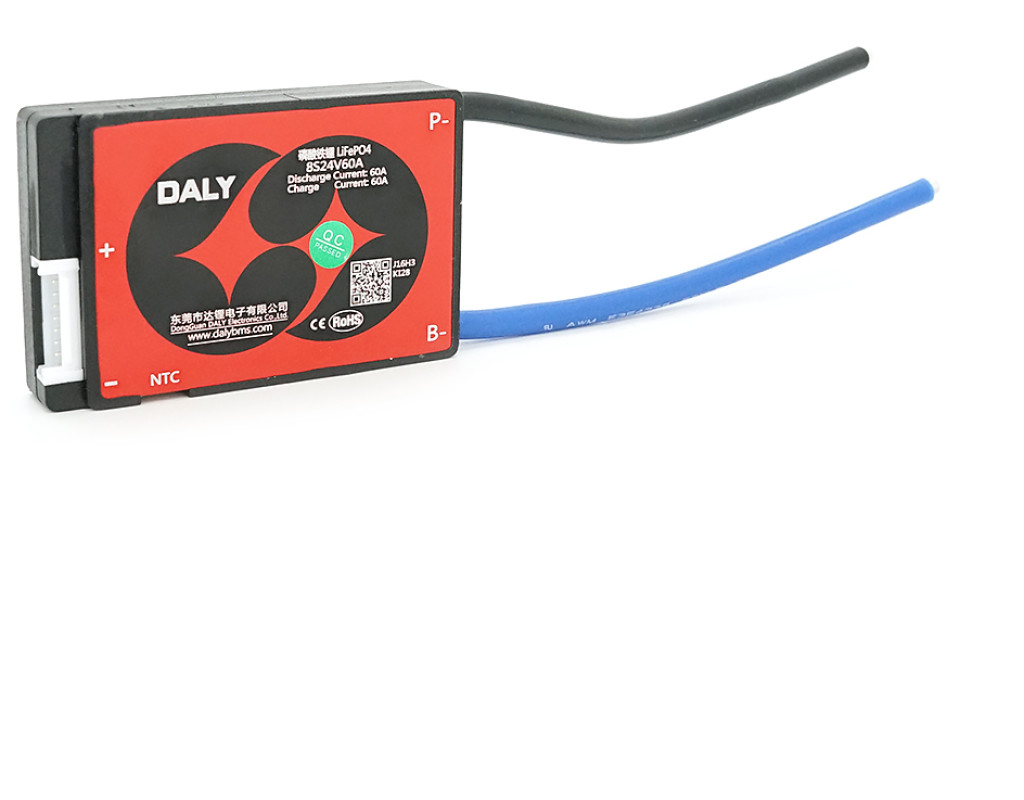

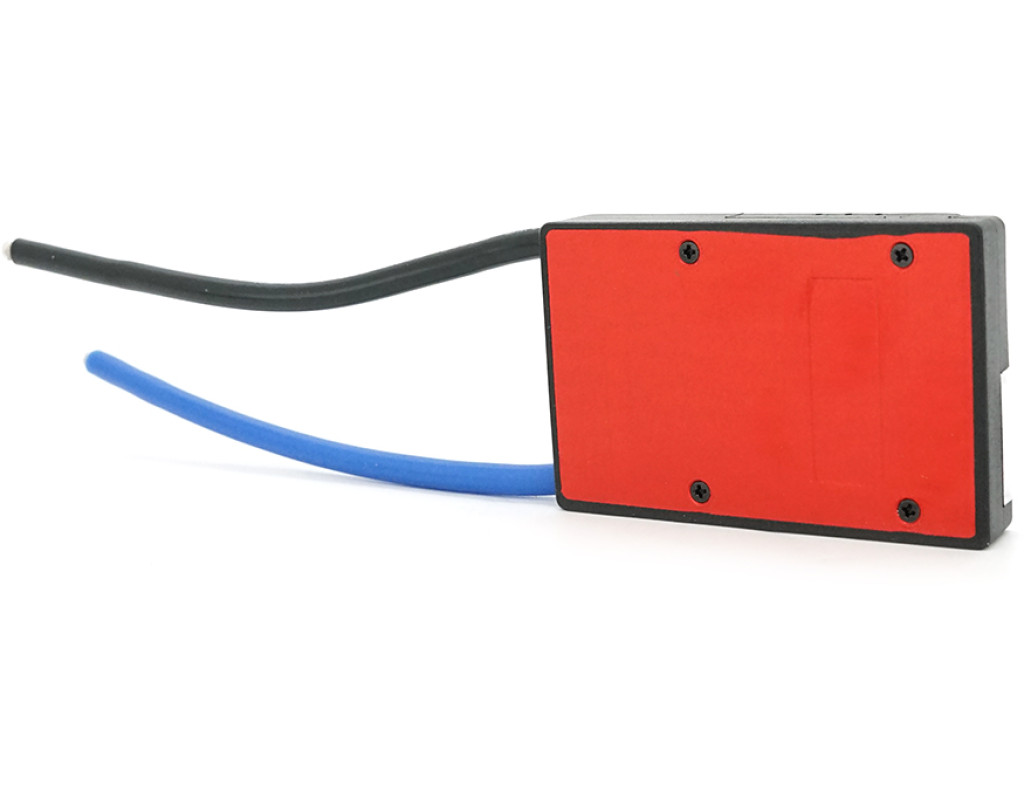

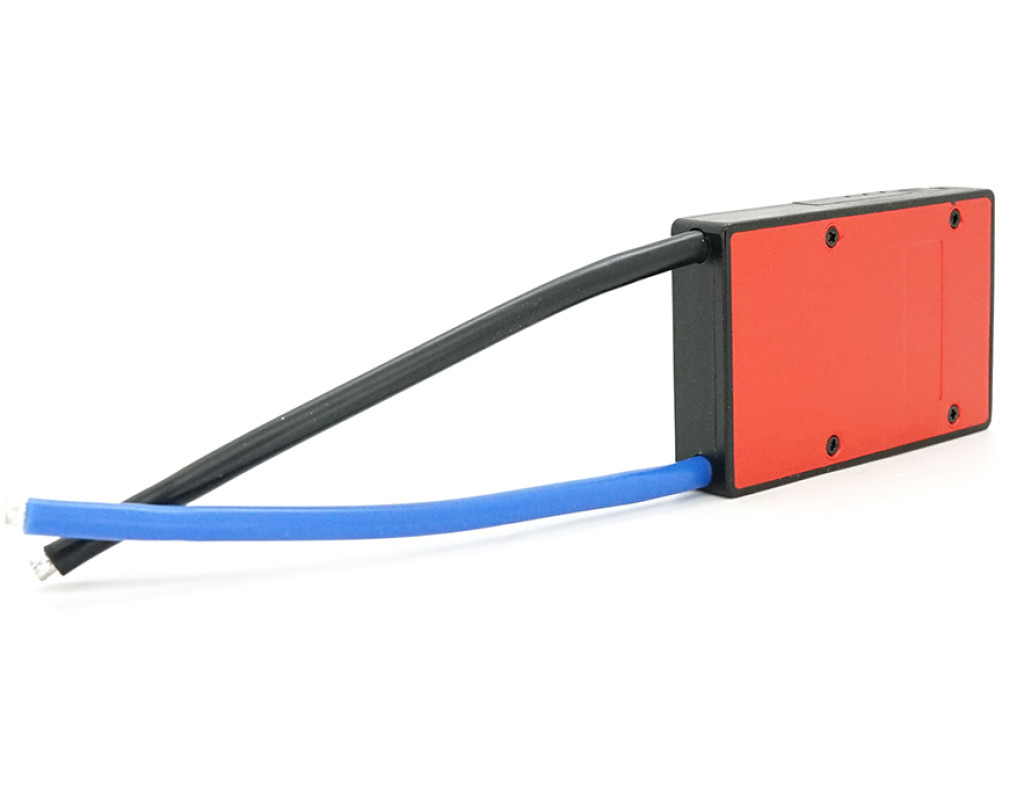

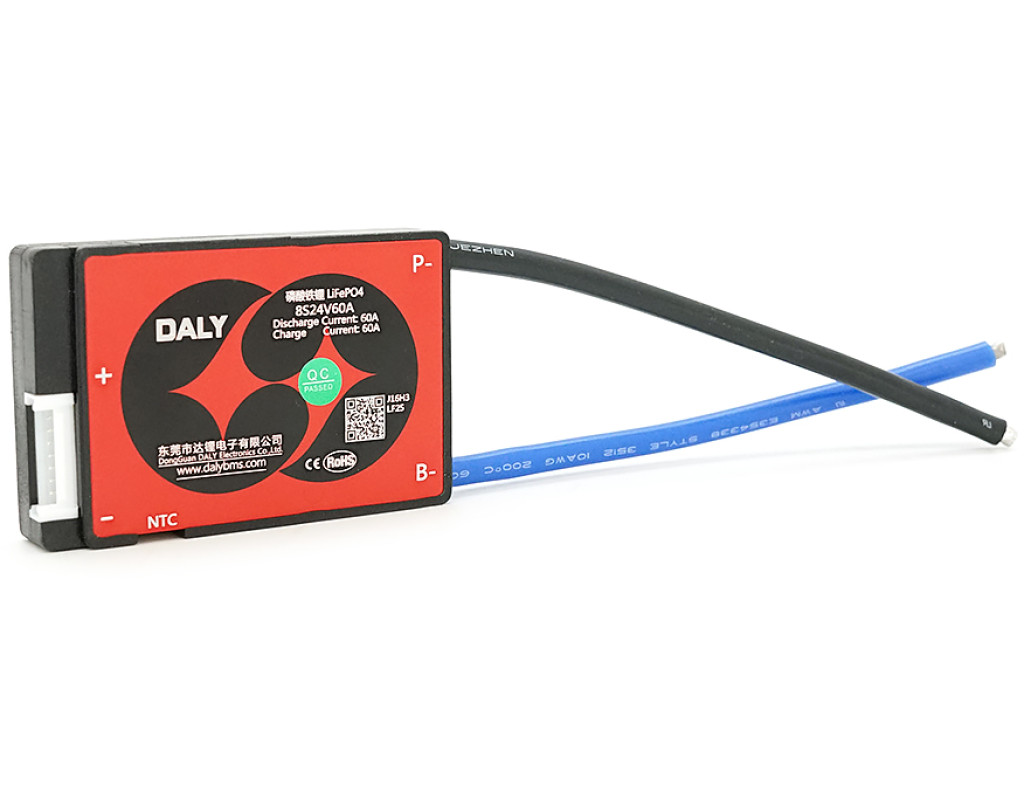

| BMS плата Daly LiFePO4 8S 24V 60A (симетричний порт) Надійна та високопродуктивна плата захисту BMS від провідного бренду Daly розроблена для забезпечення комплексної безпеки та довговічності акумуляторних систем номіналом 24 В (8S). Ця модель створена спеціально для роботи з літій залізофосфатними елементами (LiFePO4 з номінальною напругою осередків 3.2). BMS Daly 8S 60A - ідеальний вибір для побудови середньопотужних систем зберігання енергії: сонячних електростанцій, систем безперебійного живлення (ДБЖ) для дому або офісу, машин для підлоги, човнових електромоторів, електроквадроциклів і гольфкарів. Ключові особливості та переваги: * Симетричний порт (60А / 60А): Зарядні та розрядні струми проходять через ті самі силові кабелі (порти P і B). Це значно спрощує загальну схему комутації, робить її естетичнішою і знижує ймовірність помилок при складанні батареї. * Герметичність класу IP67: Корпус плати виконаний із міцного пластику фірмового червоного кольору та повністю залитий вологонепроникним теплопровідним компаундом. Плата захищена від пилу, сильних водяних бризок, конденсату та механічних вібрацій, що дозволяє використовувати акумулятор у складних умовах (наприклад, на водному транспорті або в неопалюваних приміщеннях). * Багаторівневий інтелектуальний захист: BMS безперервно контролює стан кожного осередку індивідуально. Захисні алгоритми миттєво спрацьовують у разі аварійних режимів: * Перезаряд осередку (відсікання при перевищенні критичного порога). * Перерозряд клітинки (захист від глибокого розряду, що руйнує хімію LiFePO4). * Коротке замикання та перевантаження по струму. * Перегрів батареї (завдяки виносному датчику температури NTC). * Вбудоване пасивне балансування: На завершальному етапі заряду BMS автоматично включає пасивні балансири зі струмом до 35 мА для тих осередків, які зарядилися швидше за інших. Це дозволяє відстаючим банкам отримати повний заряд, вирівнює загальну ємність складання та запобігає передчасному зносу елементів. Виробник Daly BMS Тип хімії акумулятора LiFePO4 (номінал осередку 3.2 В) Кількість осередків у серії (S) 8S (номінальна напруга 25.6 В / максимальна 29.2 В) Поріг напруги перезаряду (комірка) 3.75 ± 0.05 В Поріг напруги перерозряду (комірка) 2.50 ± 0.1 В Максимальний постійний струм розряду 60 А Максимальний постійний струм заряду 60 А (симетричний порт) Струм пасивного балансування 35 мА Захист за температурою (NTC) Так (відключення при перегріві) Габаритні розміри ~ 80×61×12 мм Строго слідуйте покроковому алгоритму: 1. Насамперед надійно припаяйте або прикрутіть товстий синій провід B від плати BMS до загального мінусу акумуляторної збірки. 2. Візьміть балансувальний шлейф окремо від плати (не вставляючи його білий пластиковий роз`єм у гніздо BMS). 3. Припаяйте тонкий чорний провід шлейфу (перший у ряду) до загального мінусу осередку №1 (точка B). Далі послідовно припаюйте кольорові дроти до плюсів осередків: перший кольоровий провід — до плюса осередку №1 (B1), другий — до плюса осередку №2 (B2) і так далі до останнього дроту (B8), який монтується на загальний плюс усієї батареї. 4. Візьміть мультиметр і заміряйте напруги прямо на контактах фішки шлейфу: воно має плавно і рівно наростати від першого піна до останнього (приблизно по 3.2 – 3.6 на кожний крок). 5. Тільки після того, як ви переконалися в правильності розпинання, акуратно та щільно вставте роз`єм шлейфу в плату BMS. 6. Підключайте навантаження (інвертор, мотор) і зарядний пристрій до загального плюсу батареї та до силового чорного проводу P, що виходить із BMS. |
