артикул: UA-MGSE2868MB
гарантія (міс): 1
виробник: Voltronic
| характеристики | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||
| опис |
|---|

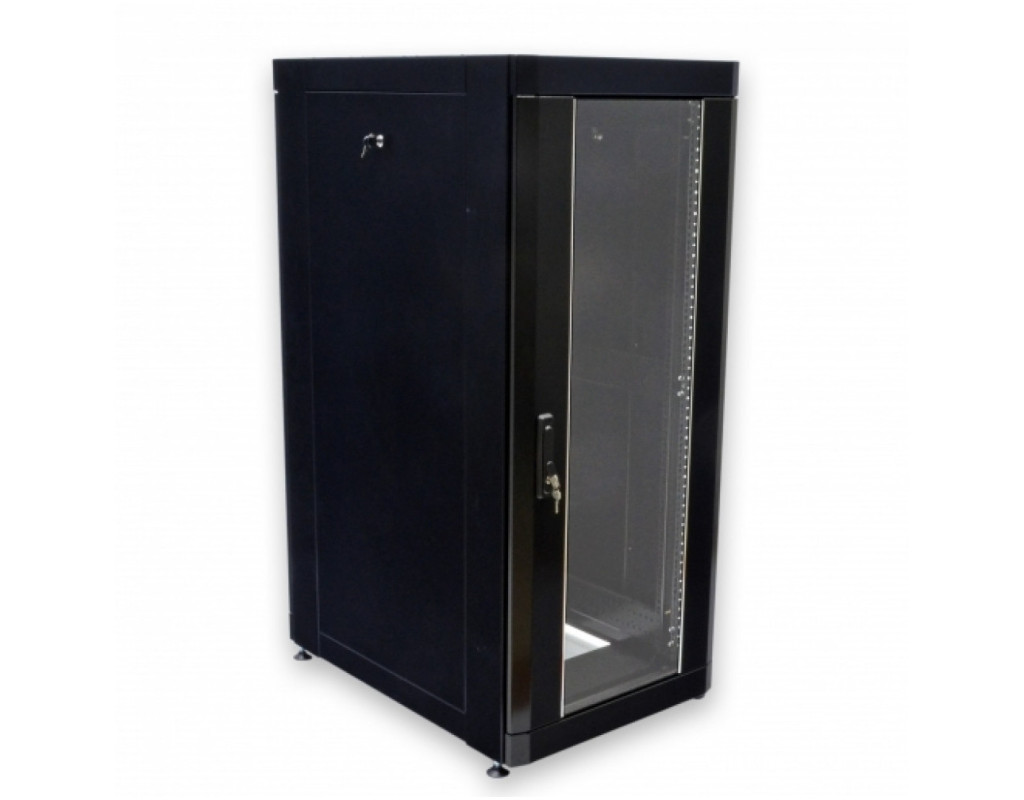

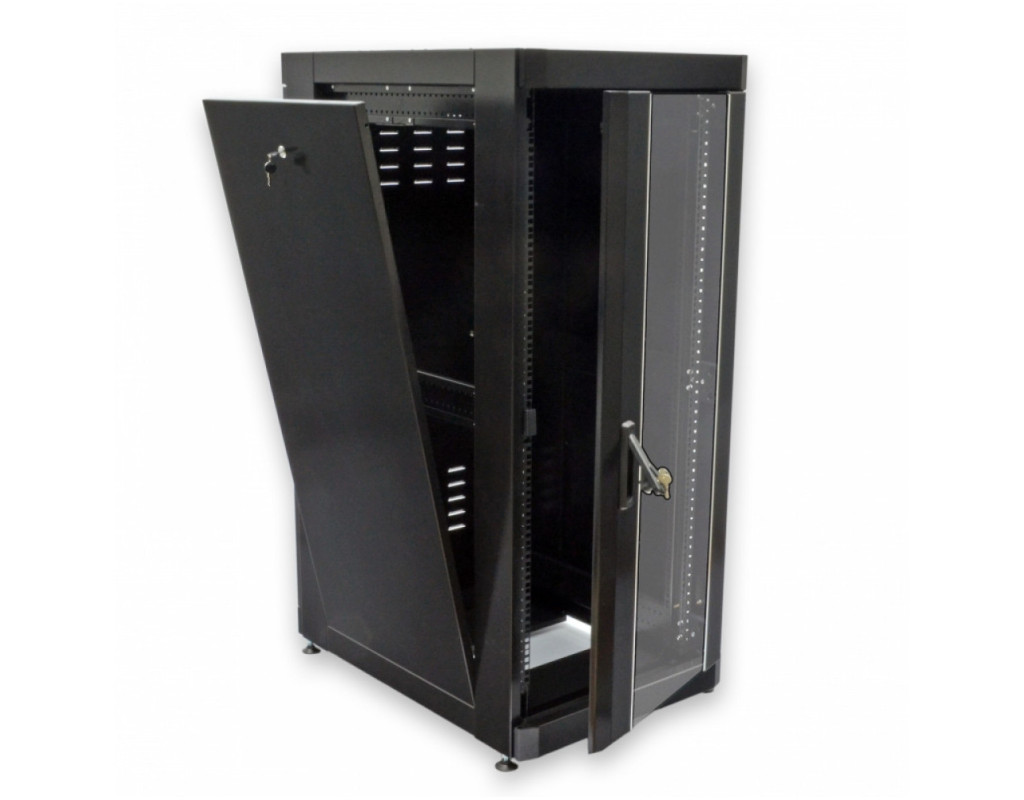

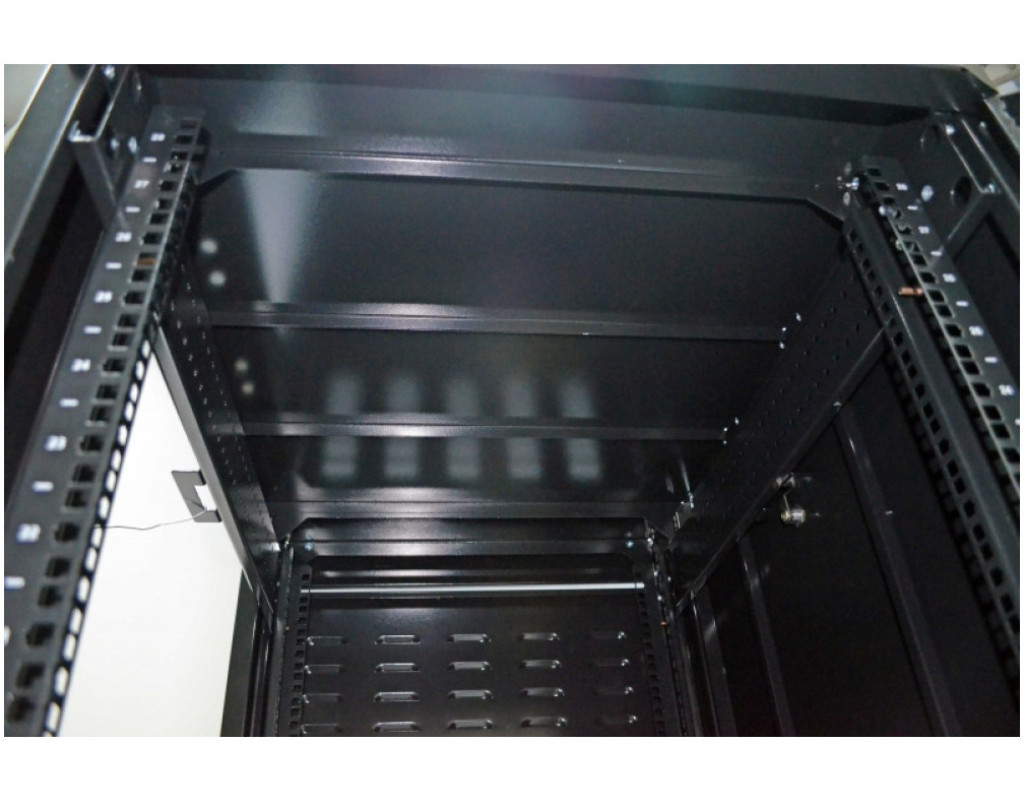

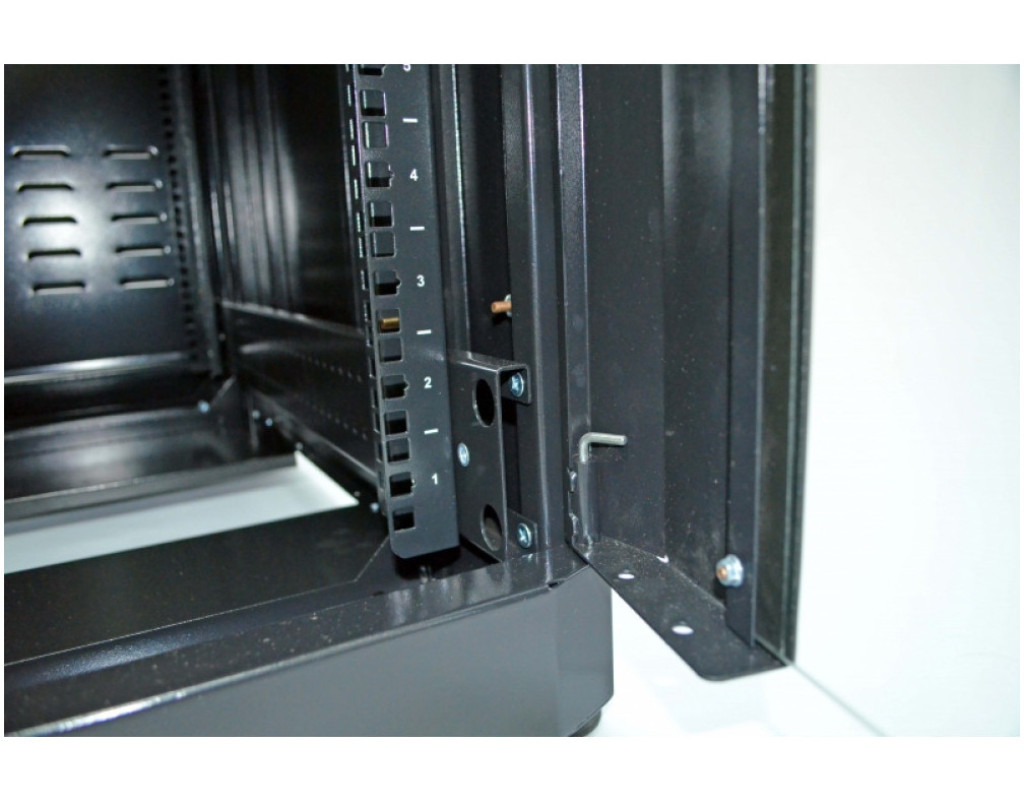

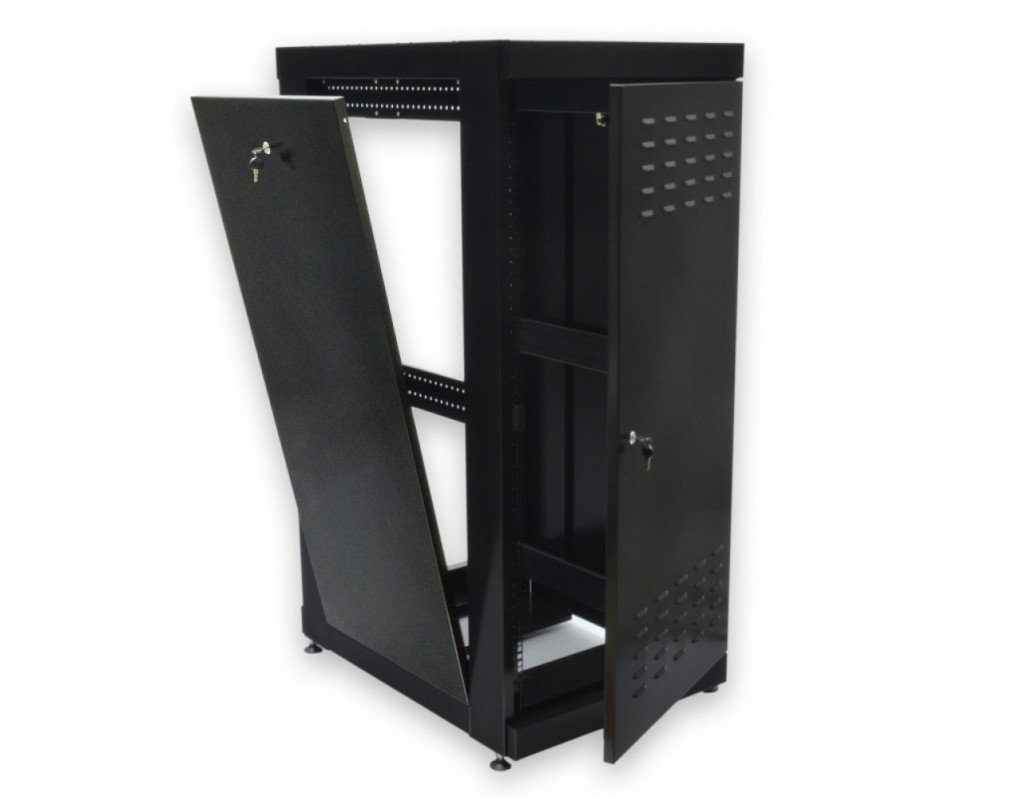

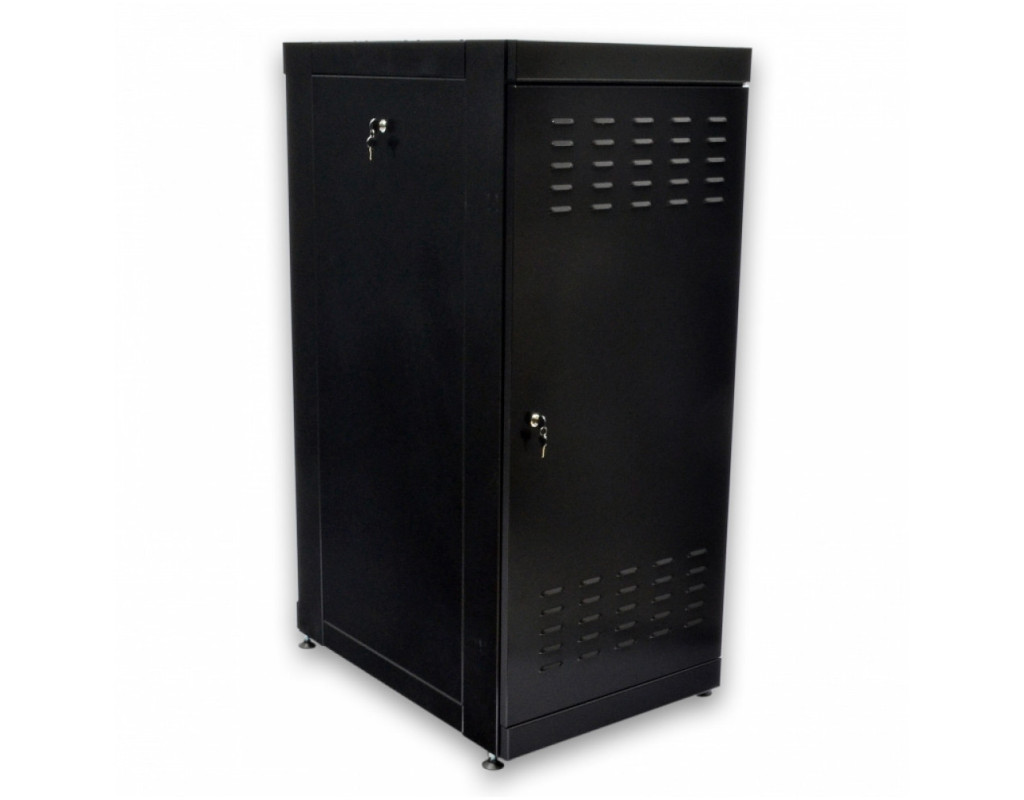

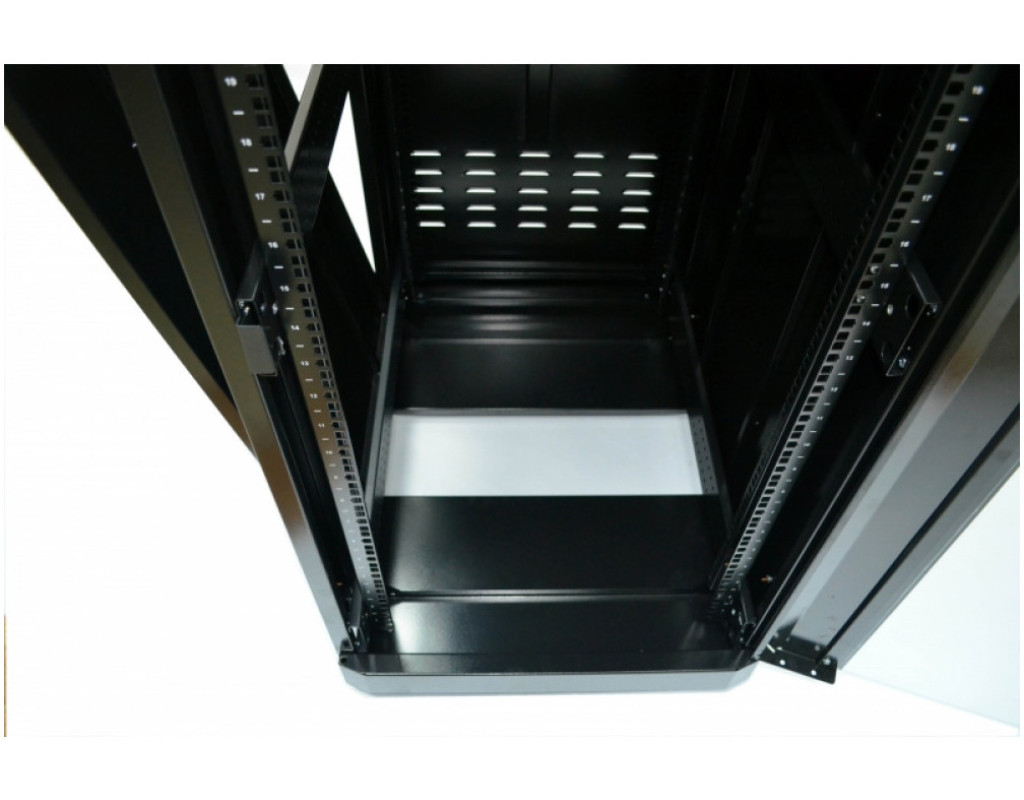

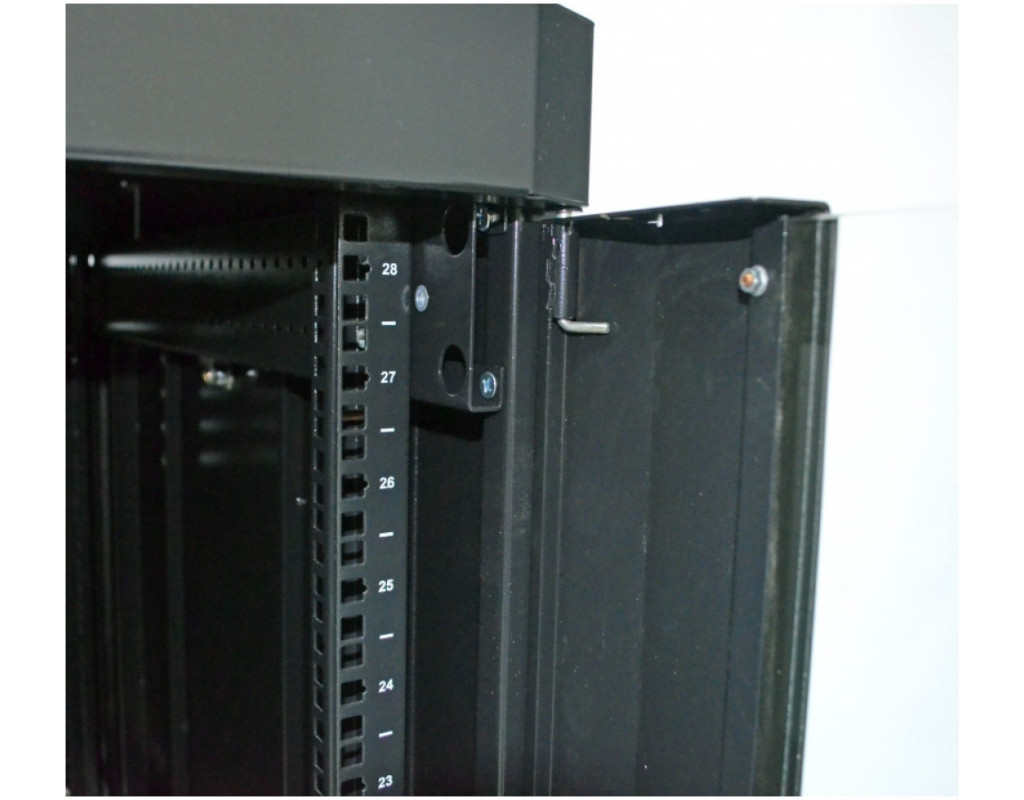

Серверна шафа 19» 28U серії MGSE з передніми дверима з розжареного скла і задніми глухими дверцятами призначена для організації комутаційного вузла в офісних і серверних приміщеннях. Завдяки двом парам напрямних з лицьового і заднього боку і допустимому навантаженню в 500 кг, у шафах на чотири точки кріплення розміщують обладнання, як-от сервери, блок безперебійного живлення підвищеної місткості і полиці глибиною понад 450 мм. Двостороння конструкція дає змогу як встановлювати обладнання з двох боків, збільшуючи висоту в юнітах удвічі, так і масштабувати мережу в майбутньому, наприклад, у настінну шафу на 18U можна встановити лише 18 патч-панелей, у підлогову шафу 18U встановлюється вже 36 панелей. Глибину шафи CMS обирають, виходячи з глибини серверного обладнання, яке потрібно в ній розмістити. Доступно три варіанти: 675 мм, 865 мм і 1055 мм. Глибина має бути не меншою за глибину сервера + 140 мм (на 70 мм виступає шнур живлення, 70 мм потрібно залишити перед переднім склом). Незважаючи на те, що 19-дюймові напрямні можна зафіксувати впритул до передніх або задніх дверей, треба залишати місце для з'єднувальних шнурів і кабельних організаторів. У зв'язку з тим, що комутаційна шафа має велику вагу і не завжди зібрану конструкцію можна пронести у вузьких коридорах або занести через вузький дверний отвір, її постачають у розібраному вигляді в 3-4-х коробках, кожну з яких здатна підняти одна людина. Шафа складається з максимально симетричних деталей, щоб спростити процес монтажу. Збираючи її, монтажник не думає про те, верх це чи низ, права деталь чи ліва. Виняток - це промарковані 19» напрямні та кріплення передніх і задніх дверей. Завдяки масовому застосуванню клепаних гайок і нарізаного різьблення, шафу здатна зібрати одна людина (немає з'єднань, де потрібна третя рука). Точність позиціонування елементів кріплення дає змогу дотягувати кожен гвинт одразу до кінця, що позбавляє необхідності щось центрувати або регулювати. Охолодження серверної шафи можна реалізувати, встановивши вентиляційний блок з 3-х вентиляторів SUNNON (замовляється окремо), який монтується замість заглушки. Кожну заглушку можна замінити вентиляторними блоками, які можна з'єднати між собою шнуром С13-С14 (комп'ютер - монітор). Кожен вентиляторний блок можна під'єднати до термостата й організувати каскадне вмикання. Живлення вентиляторного блоку під'єднується за допомогою шнура CEE7-C13 (звичайний шнур живлення комп'ютера). У комплекті шафи MGSE на одну заглушку менше, тому в шафу заводять електричні та комутаційні кабелі через не заглушений отвір або замовляють щітковий кабельний ввід, який монтують замість заглушки. Конструкція має 8 приварених гайок для монтажу ніжок, розміщених у кутах вертикального елемента каркаса, що дає змогу встановити комутаційну шафу в серверній і відрегулювати горизонтальне положення. 8 кріплень необхідно для того, щоб можна було поставити шафи впритул (в одному ніжки залишаються по краях, у другого - ближче до середини). 4 ніжки входять до комплекту. Для монтажу коліс необхідно самостійно зробити отвори в елементі каркаса.
|
