Політний контролер (FC) MATEK H7A3-WING (H7A3WING)

код товару: 377342

артикул: H7A3WING

гарантія (міс): 1

виробник: MATEK

доставка 1 - 2 дня

5132 ₴

Розмір кріплень - 30.5х30.5 мм, Процесор - STM32H7A3RIT6, 30 г

до магазину

характеристики

Інші характеристики
Вага	30 г
Виробник	MATEK
Процесор	STM32H7A3RIT6
Розмір кріплень	30.5х30.5 мм

опис
H7A3 — це сучасний польотний контролер нового покоління, створений для точного та стабільного керування FPV-дронами та іншими БПЛА. Оснащений продуктивним процесором Cortex-M7 STM32H7A3RIT6 із частотою 280 МГц, 1,4 МБ оперативної та 2 МБ флеш-пам’яті, він забезпечує високу швидкість обробки даних і надійну роботу в будь-яких умовах. Контролер має сенсори ICM42688P (IMU) та SPL06-001 (барометр) для точного визначення висоти й орієнтації, а вбудований OSD AT7456E відображає телеметрію у відеопотоці. Є підтримка карти MicroSD для запису логів і монітор потужності I2C. H7A3 пропонує розширені інтерфейси: 6 UART, 11 PWM, 1 I2C, 4 ADC (VBAT, Current, VB2, Cur2), USB Type-C/Beep Extender, а також 2 JST-GH порти для CAN та I2C. Доступний вихід 9V/12V ON/OFF і підтримка OSD через будь-який UART, що робить цю плату універсальним рішенням для професійних систем керування польотом. Технічні характеристики: MCU: STM32H7A3RIT6, Cortex-M7, 280MHz Оперативна пам’ять: 1.4MB Флеш-пам’ять: 2MB IMU: ICM42688P Барометр: SPL06-001 OSD: AT7456E Цифровий монітор потужності: I2C UART: 6 портів (1,2,3,4,5,6) з вбудованою інверсією PWM: 11 виходів I2C: 1 порт ADC: 4 входи (VBAT, струм, VB2, Cur2) USB: Type-C з розширенням Beep JST-GH: 2 роз’єми для CAN та I2C Вихід 9V/12V ON/OFF OSD сумісний з будь-яким запасним UART Вхід VBAT: 9–30V (3–6S LiPo) BEC 5V/4.5V: 2.5A безперервно / 3A пік BEC 9V/12V: 2A безперервно / 3A пік BEC Vx: 8A безперервно / 12A пік, вихід за замовчуванням 5V (опція 6V або 7,2V) LDO 3,3V: до 200mA Струм: 100А безперервно, 164А пік Точність вимірювання струму: ±2% Точність вимірювання напруги: ±0,1% Підтримка ArduPilot: ArduPlane, ArduCopter Можливість програмування через STM32Cube Розміри: 54×36×13 мм Монтажні розміри: 30.5×30.5 мм, отвори Φ4 мм Вага: 30 г з USB-розширенням Комплектація: 1× Matek H7A3-WING 1× USB Type-C/Beep розширення з 6-контактним кабелем 1× кабель JST-SH 6P → JST-SH 6P (20 см) 2× кабель JST-GH 4P → JST-GH 4P (20 см) 1× конденсатор Rubycon ZLH 35V 470uF Набір контактів Dupont 2,54 мм (плата без пайки)

опис

H7A3 — це сучасний польотний контролер нового покоління, створений для точного та стабільного керування FPV-дронами та іншими БПЛА. Оснащений продуктивним процесором Cortex-M7 STM32H7A3RIT6 із частотою 280 МГц, 1,4 МБ оперативної та 2 МБ флеш-пам’яті, він забезпечує високу швидкість обробки даних і надійну роботу в будь-яких умовах.

Контролер має сенсори ICM42688P (IMU) та SPL06-001 (барометр) для точного визначення висоти й орієнтації, а вбудований OSD AT7456E відображає телеметрію у відеопотоці. Є підтримка карти MicroSD для запису логів і монітор потужності I2C.

H7A3 пропонує розширені інтерфейси: 6 UART, 11 PWM, 1 I2C, 4 ADC (VBAT, Current, VB2, Cur2), USB Type-C/Beep Extender, а також 2 JST-GH порти для CAN та I2C. Доступний вихід 9V/12V ON/OFF і підтримка OSD через будь-який UART, що робить цю плату універсальним рішенням для професійних систем керування польотом.

Технічні характеристики:

MCU: STM32H7A3RIT6, Cortex-M7, 280MHz
Оперативна пам’ять: 1.4MB
Флеш-пам’ять: 2MB
IMU: ICM42688P
Барометр: SPL06-001
OSD: AT7456E
Цифровий монітор потужності: I2C
UART: 6 портів (1,2,3,4,5,6) з вбудованою інверсією
PWM: 11 виходів
I2C: 1 порт
ADC: 4 входи (VBAT, струм, VB2, Cur2)
USB: Type-C з розширенням Beep
JST-GH: 2 роз’єми для CAN та I2C
Вихід 9V/12V ON/OFF
OSD сумісний з будь-яким запасним UART

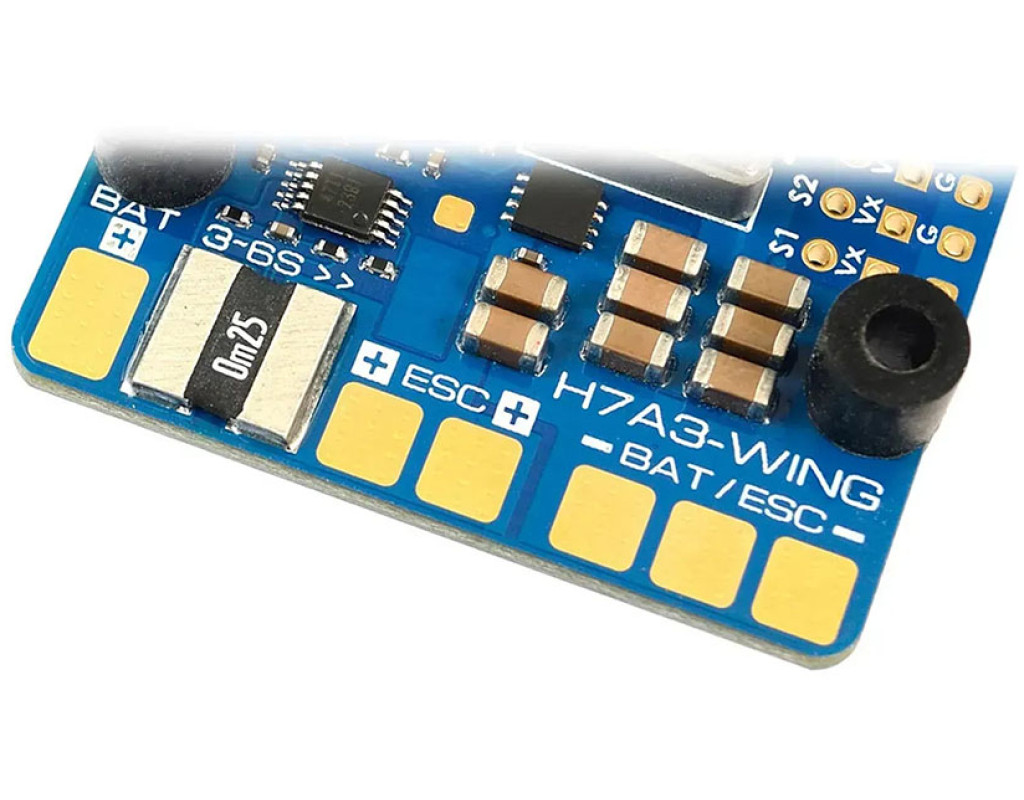

Вхід VBAT: 9–30V (3–6S LiPo)
BEC 5V/4.5V: 2.5A безперервно / 3A пік
BEC 9V/12V: 2A безперервно / 3A пік
BEC Vx: 8A безперервно / 12A пік, вихід за замовчуванням 5V (опція 6V або 7,2V)
LDO 3,3V: до 200mA
Струм: 100А безперервно, 164А пік
Точність вимірювання струму: ±2%
Точність вимірювання напруги: ±0,1%
Підтримка ArduPilot: ArduPlane, ArduCopter
Можливість програмування через STM32Cube

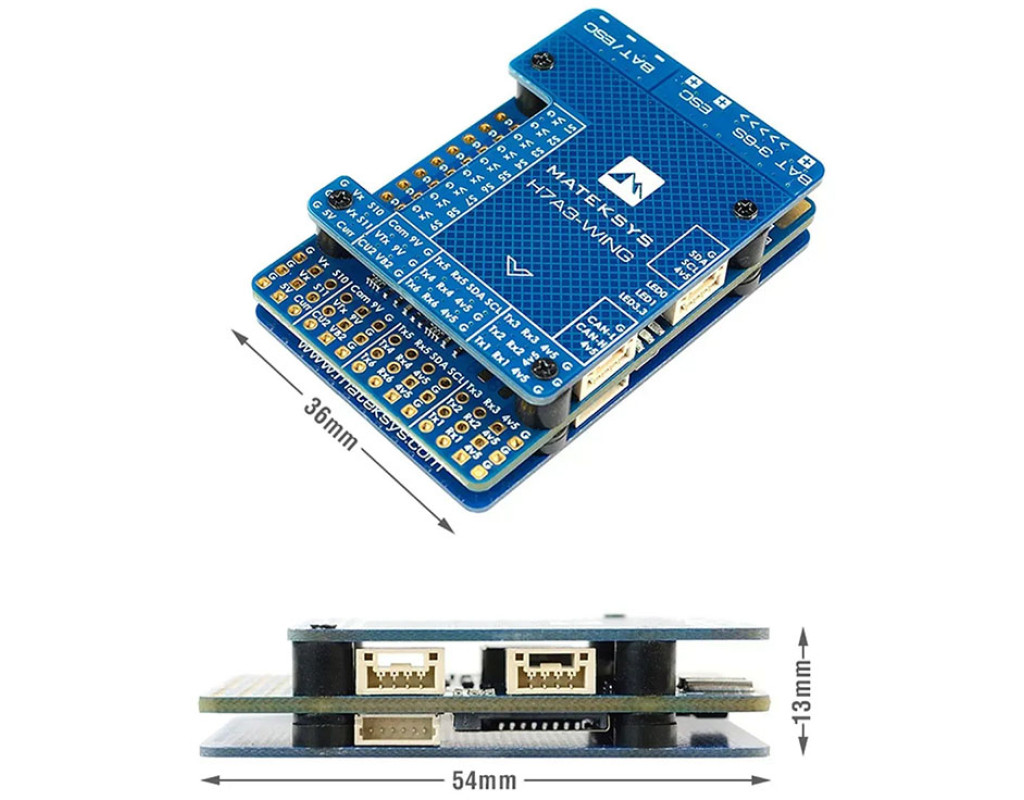

Розміри: 54×36×13 мм
Монтажні розміри: 30.5×30.5 мм, отвори Φ4 мм
Вага: 30 г з USB-розширенням

Комплектація:

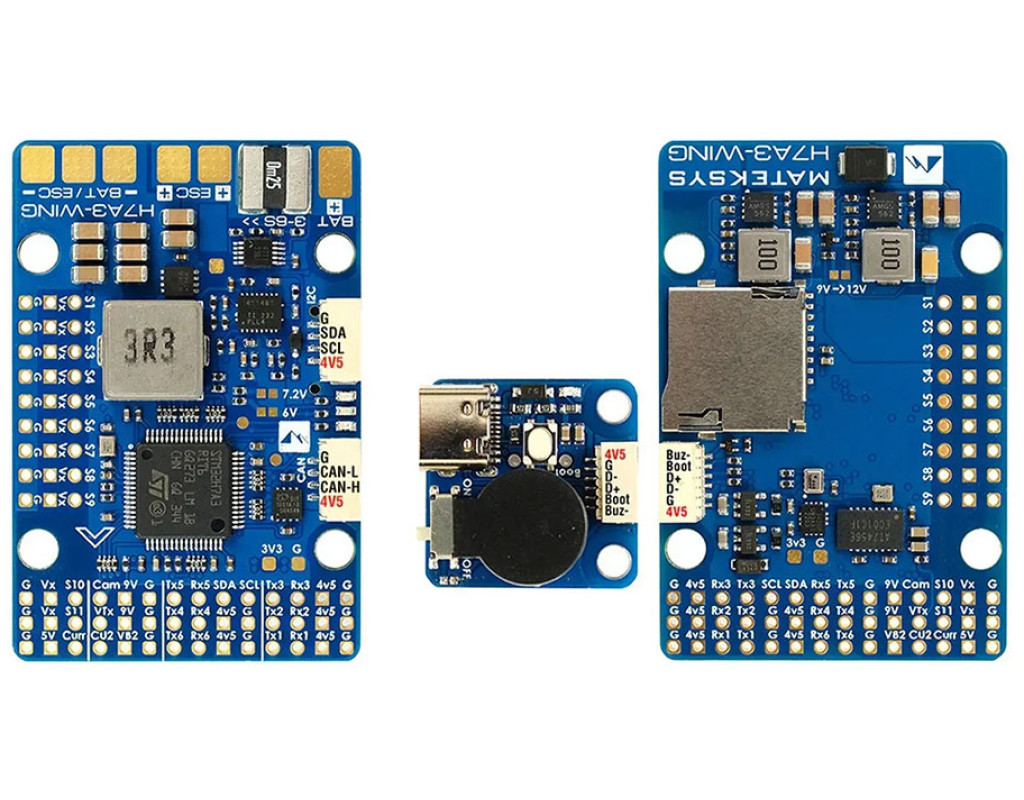

1× Matek H7A3-WING
1× USB Type-C/Beep розширення з 6-контактним кабелем
1× кабель JST-SH 6P → JST-SH 6P (20 см)
2× кабель JST-GH 4P → JST-GH 4P (20 см)
1× конденсатор Rubycon ZLH 35V 470uF

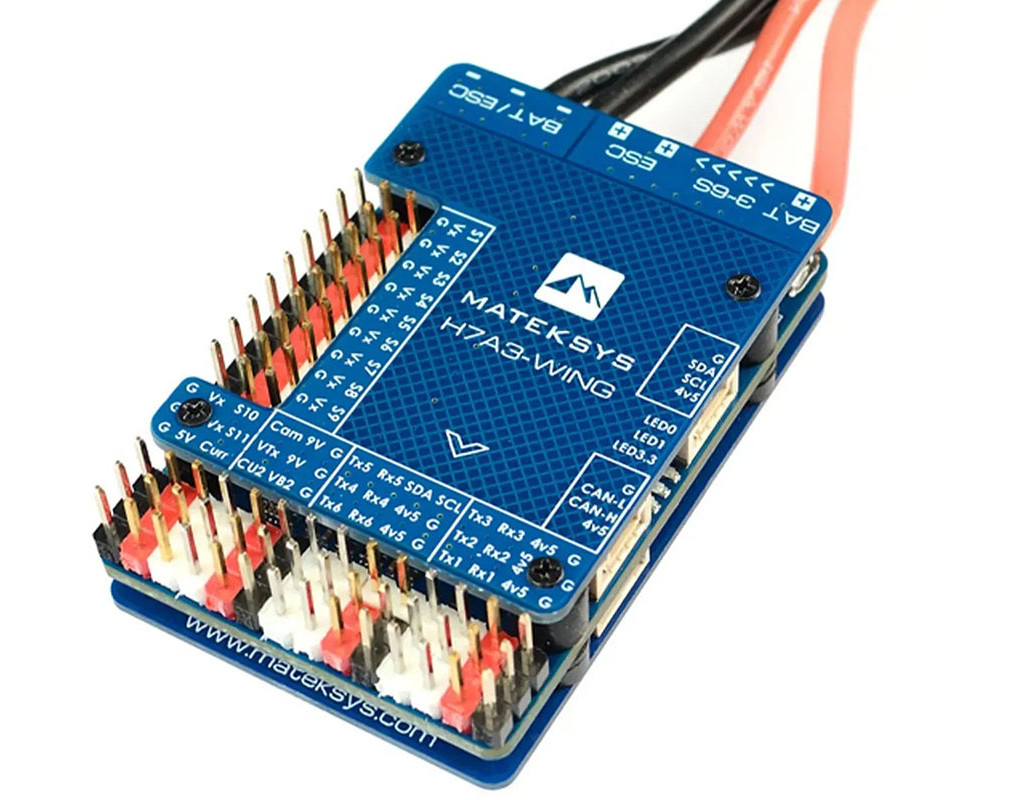

Набір контактів Dupont 2,54 мм (плата без пайки)
