Специфікація:
MCU: 168 МГц STM32F405RGT6 1 МБ флеш-пам'яті
IMU: MPU6000 (SPI1)
Барометр: DPS310
Екранне меню: AT7456E
Blackbox: роз'єм MicroSD
VCP і 6x UART,
2x виходи під двигуни, 7x виходи сервоприводів
2x I2C
3x світлодіоди для FC STATUS (синій, червоний) та індикатор 3,3 В (червоний)
Вбудований інвертор для входу SBUS (UART2-RX)
PPM/UART Спільний: UART2-RX
SoftSerial на планшеті TX2
Датчик напруги акумулятора: 1:10 (масштаб 1100)
Світлодіодна стрічка WS2812: так
Біпер: Так
RSSI: Так MCU: STM32F405RGT6, 168 МГц, 1 МБ Flash
IMU: ICM42688-P
Барометр:: DPS310
Екранне меню: AT7456E
Blackbox: слот для карти MicroSD
6x UARTs, 1x Softserial_Tx option (INAV)
10 виходів ШІМ
2x I2C
3x АЦП (VBAT, Current, RSSI)
Вбудований інвертор для входу SBUS
USB Type-C (USB2.0) Прошивка INAV: MATEKF405SE (INAV 6.0 or newer)
Прошивка ArduPilot MatekF405-Wing (ArduPlane 4.4 or newer)
PDB: Діапазон вхідної напруги: 9~30 В (3~6S LiPo) із захистом TVS
Датчик струму: 220 A, 3,3 В ADC (Шкала INAV 150, ArduPilot 66,7 A/V)
Сенсорний резистор: 100 А постійно, 220 А пік
Дільник напруги батареї 1K:10K (Шкала 1100 в INAV, BATT_VOLT_MULT 11.0 в ArduPilot) Вихід BEC 5V Призначений для контролера польоту, приймача, екранного меню, камери, зумера, 2812 LED_Strip, зумера, модуля GPS,
AirSpeed
Постійний струм: 2 А
Вихід BEC 9В / 12В призначений для відеопередавачі, камери, підвісу і т. Д.
Постійний струм: 2 А, макс. 3 А
Варіант 12 В з перемичкою для стабільного виходу 9 В/12
Вихід BEC VTX розроблено для сервоприводів.
Регульоване напруга, 5 В за замовчуванням, 6 У або 7,2 В за допомогою перемички
Постійний струм: 5 А, макс. 6 А
Вихідна пульсація: 50 мВ (VIn=24V, VOout=5V при навантаженні 5A)
Вихід BEC 3,3В розроблено для модуля Baro / Compass і Spektrum RX
лінійний регулятор
Постійний струм: 500 мА
Монтаж: 30,5 x 30,5 мм, Φ4 мм з втулками Φ3 мм

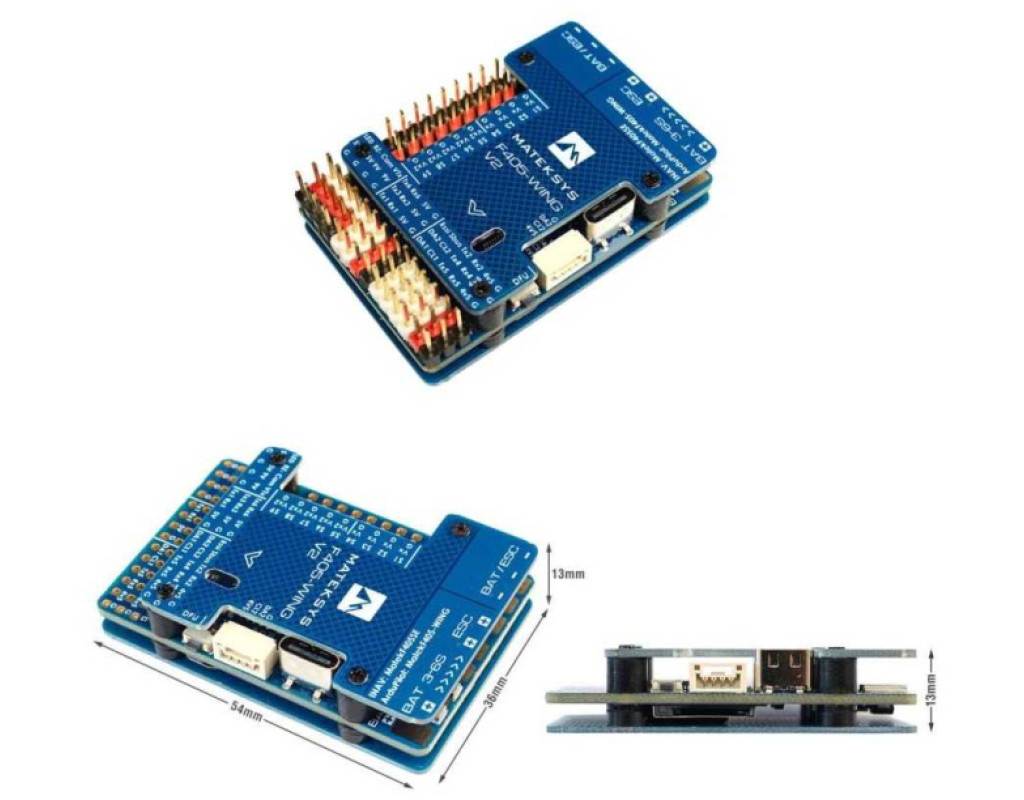

Розміри: 56 x 36 x 13 мм
Вага: 25 г
Комплектація:

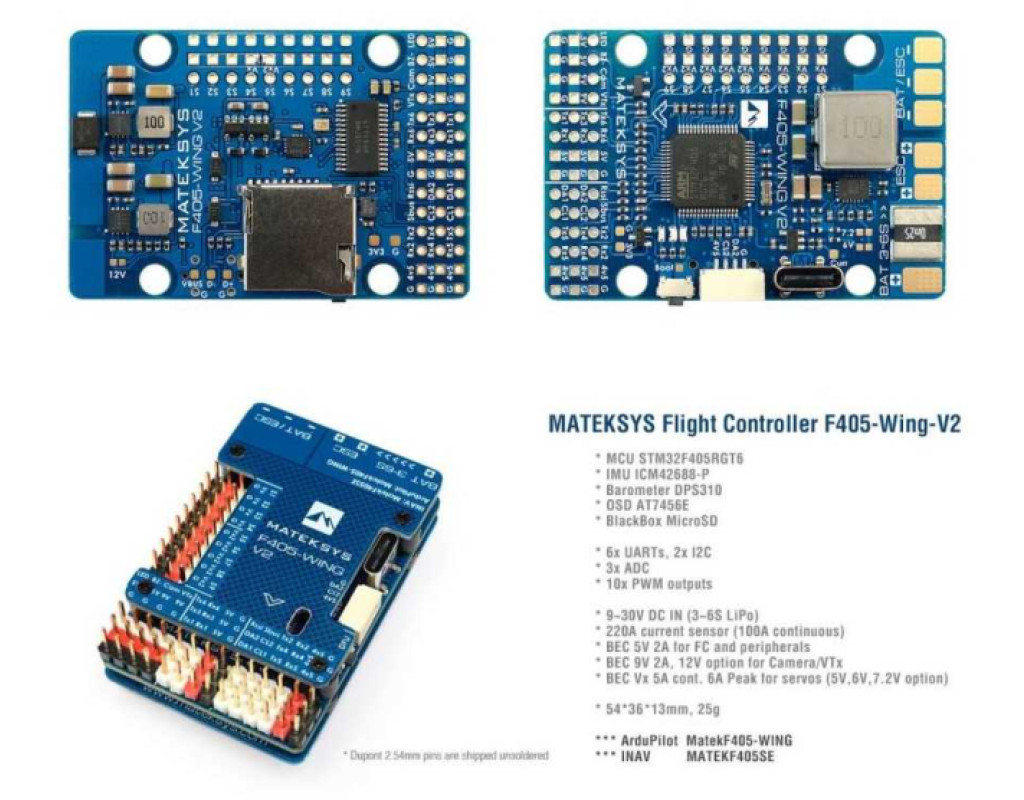

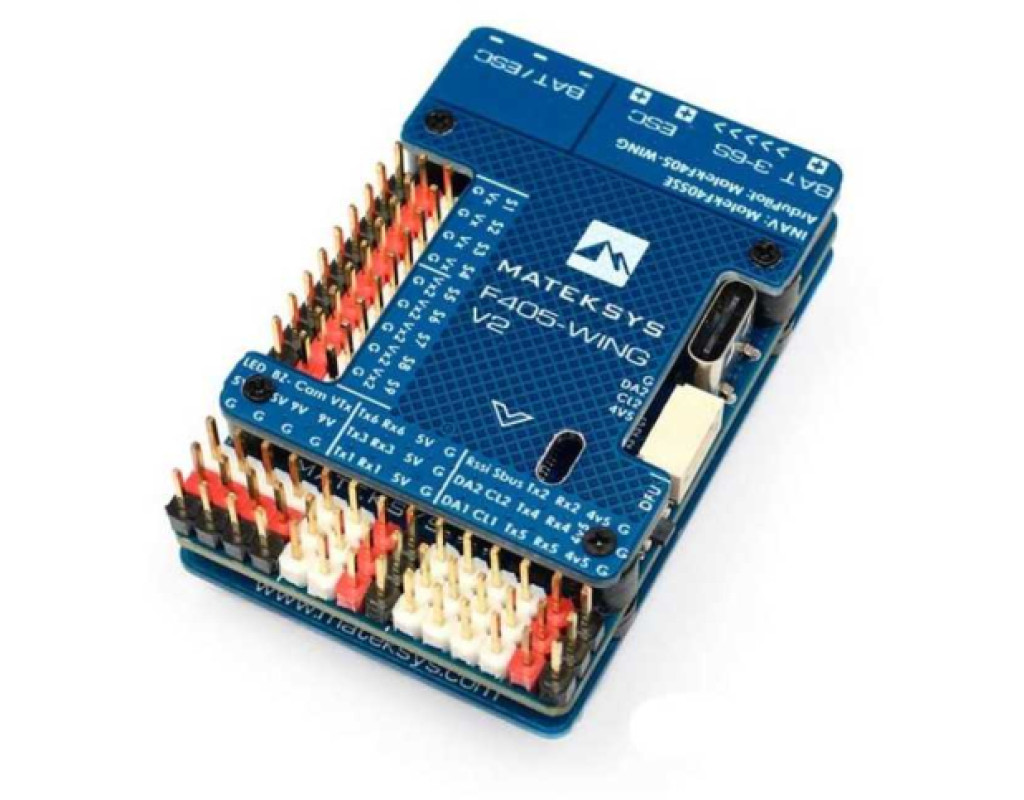

1x Matek Flight Controller FC F405-WING V2
1x 20 см кабель JST-GH-4P до JST-GH-4P для порту I2C
Виводи Dupont 2,54 (плата постачається розпаяною) |
