артикул: UA-MGSE33610MB
гарантия (мес): 1
производитель: Voltronic
| характеристики | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||||||||||||
| описание |
|---|

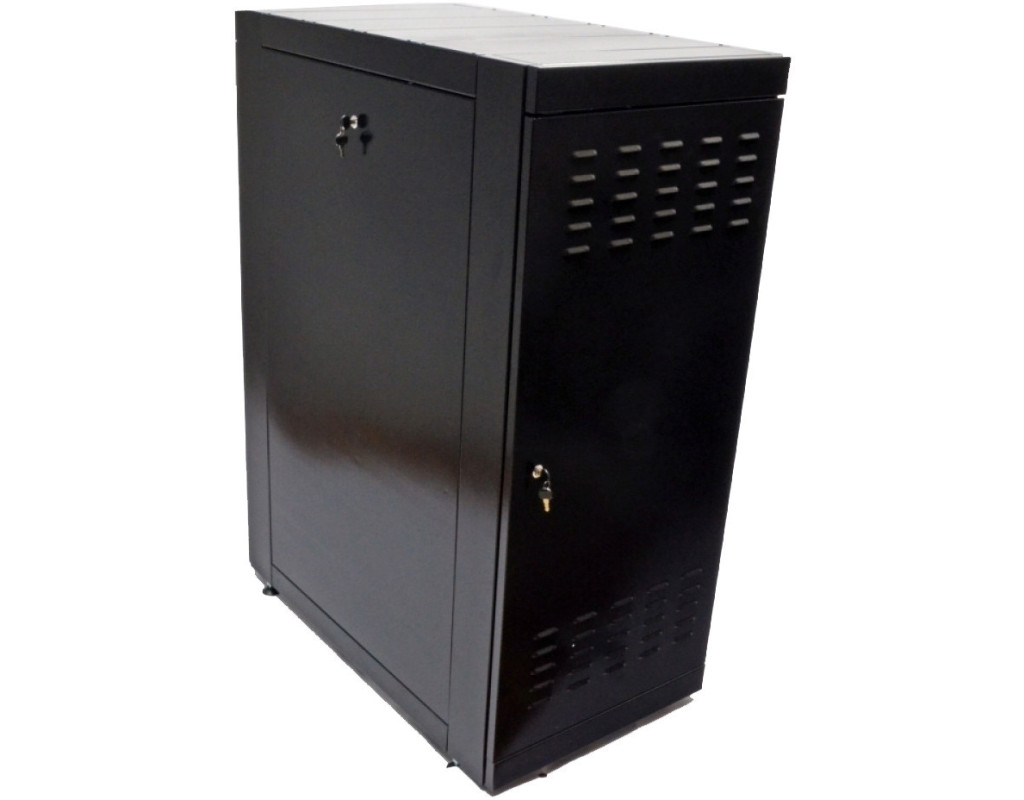

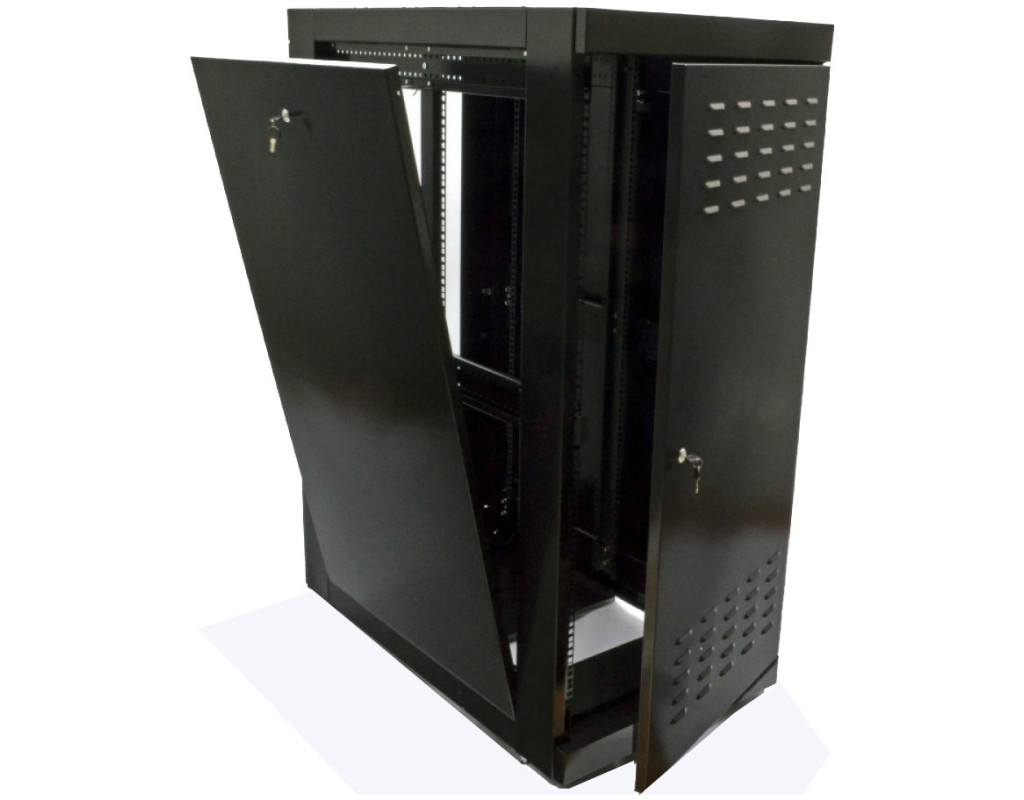

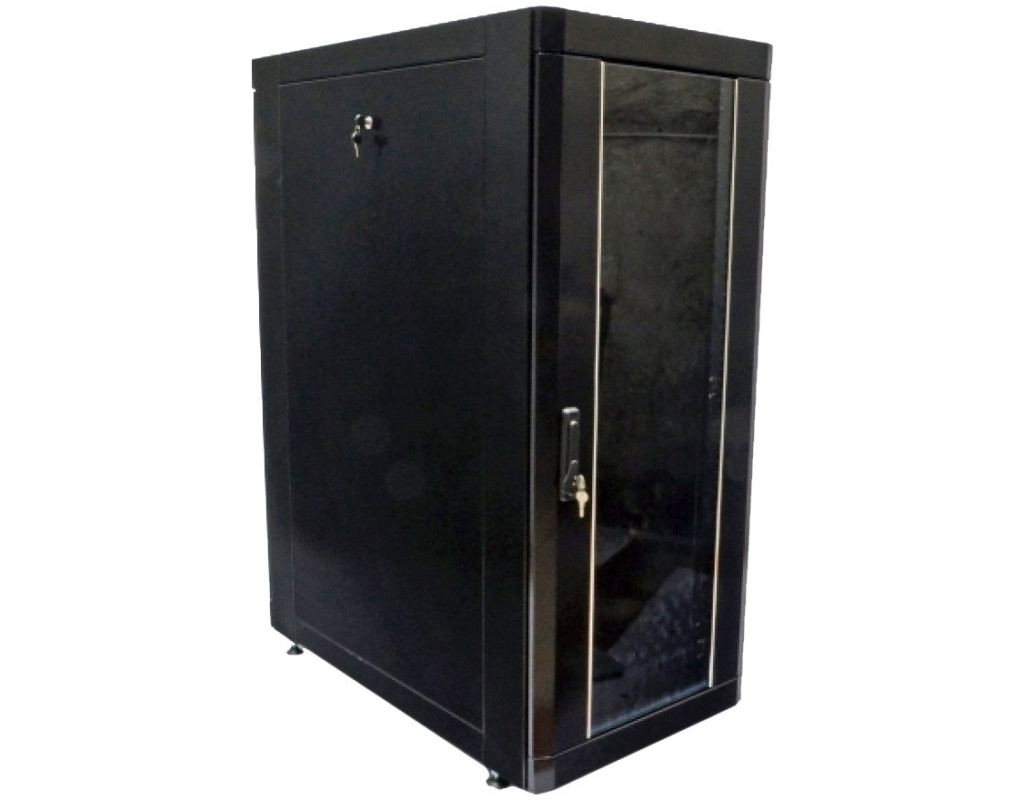

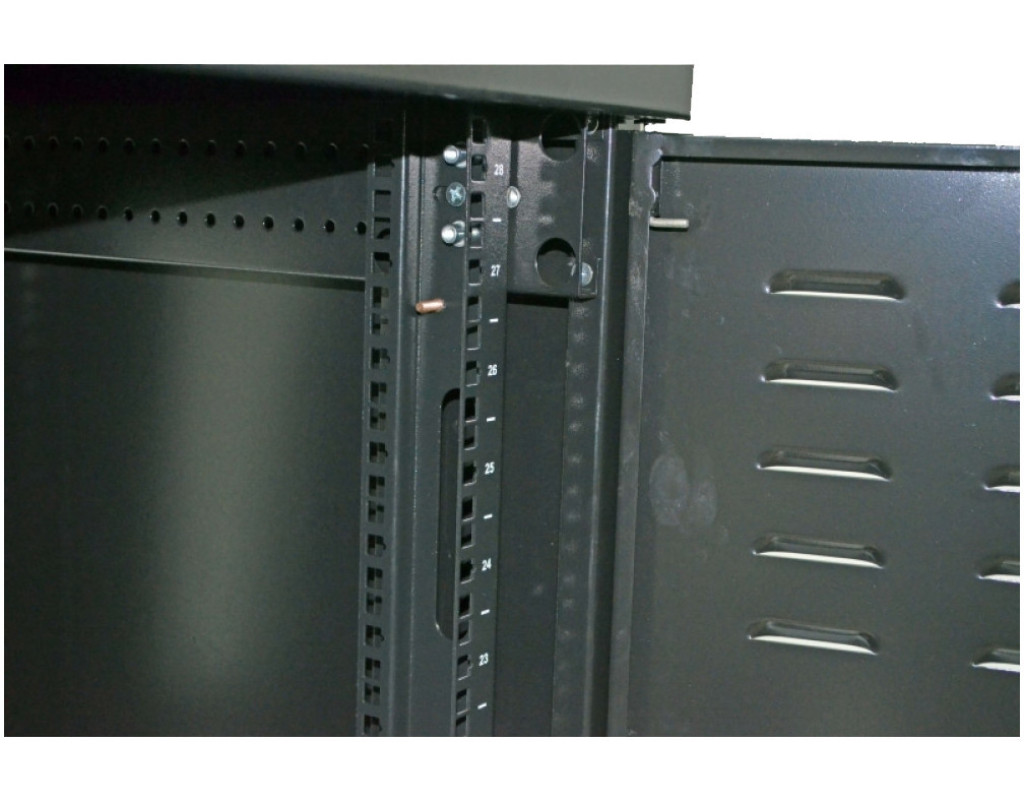

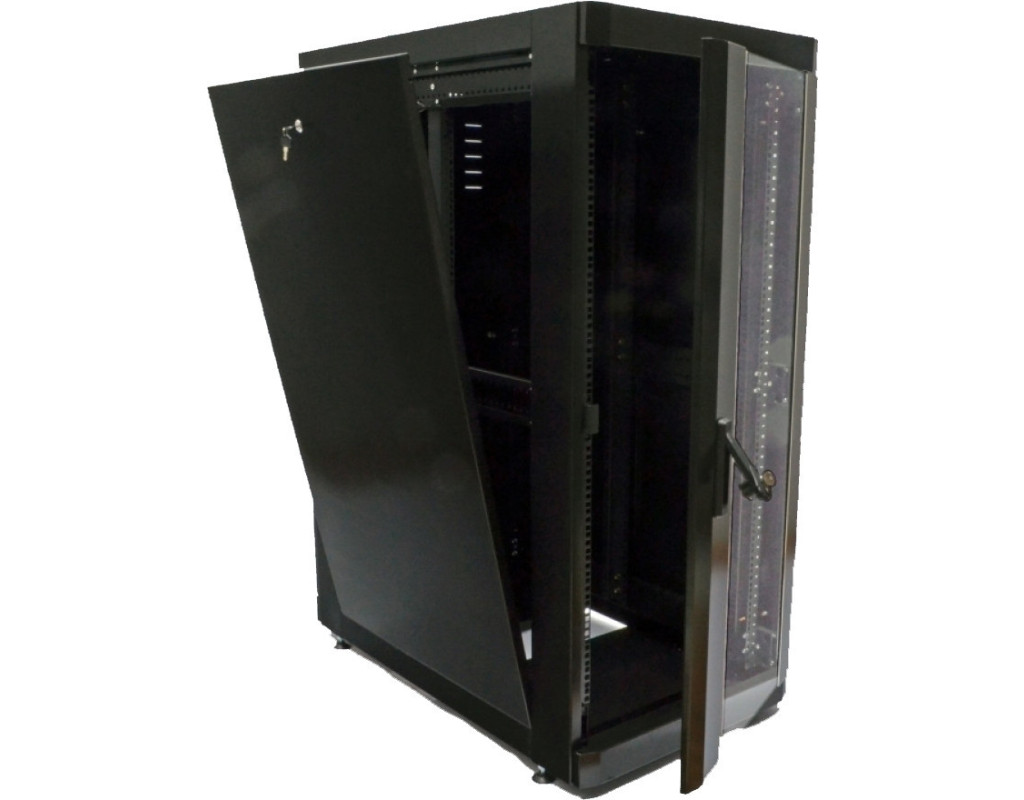

Серверный шкаф 19" 33U серии MGSE с передней дверью из каленого стекла и задней глухой дверью, предназначен для организации коммутационного узла в офисных и серверных помещениях. Благодаря двум парам направляющих с лицевой и задней стороны и допустимой нагрузке в 500 кг, в шкафах есть возможность размещения оборудования на четыре точки крепления, такого как серверы, блок бесперебойного питания повышенной емкости и полки глубиной более 450 мм. Двусторонняя конструкция позволяет как устанавливать оборудование с двух сторон, что увеличивает высоту в юнитах в два раза, так и масштабировать сеть в будущем, например, в настенный шкаф на 18U можно установить только 18 патч-панелей, в напольный шкаф 18U устанавливается уже 36 панелей. Глубина коммутационного шкафа выбирается, исходя из глубины серверного оборудования, которое нужно в нем разместить. Доступно три варианта: 675 мм, 865 мм и 1055 мм. Глубина должна быть не меньше глубины сервера + 140 мм (на 70 мм выступает шнур питания, 70 мм надо оставить перед передним стеклом). Несмотря на то, что 19" направляющие можно зафиксировать вплотную к передней или задней двери, надо оставлять место для соединительных шнуров и кабельных организаторов. В связи с тем, что коммутационный шкаф имеет большой вес и не всегда есть возможность собранную конструкцию занести узкими коридорами или через узкий дверной проем в серверную, он поставляется в разобранном виде в 3-4-х пакетах, каждый из которых способен поднять 1 человек. Шкаф состоит из максимально симметричных деталей, чтобы упростить процесс монтажа. Собирая его, монтажник не думает над тем верх это или низ, правая деталь или левая. Исключение - это промаркированные 19" направляющие и крепления передних и задних дверей. Благодаря массовому применению клепальных гаек и нарезанной резьбы, шкаф способен собрать 1 человек (нет соединений, где нужна третья рука). Точность позиционирования элементов крепления позволяет дотягивать каждый винт сразу до конца, что избавляет от необходимости что-то подравнивать или регулировать и делать конечную дотяжку. Охлаждение серверного шкафа можно реализовать, установив вентиляционный блок из 3-х вентиляторов SUNNON (заказывается отдельно), монтируемый вместо заглушки. Каждую заглушку можно заменить вентиляторным блоком. Вентиляторные блоки можно соединить между собой шнуром С13-С14 (компьютер-монитор). Каждый вентиляторный блок можно подключить к своему термостату и организовать каскадное включение вентиляторных блоков в зависимости от температуры. Питание вентиляторного блока подключается шнуром CEE7-C13 (обычный шнур питания компьютера). В комплекте шкафа MGSE на 1 заглушку меньше. Поэтому в шкаф заводят электрические и коммутационные кабели через не заглушенное отверстие или заказывают кабельный ввод со щетками, монтируемый вместо заглушки. Конструкция имеет 8 приваренных гаек для монтажа ножек, расположенных в углах вертикального элемента каркаса, что позволяет установить коммутационный шкаф к серверной и отрегулировать горизонтальное положение. 8 креплений необходимо для того, чтобы можно было поставить шкафы вплотную (у одного ножки ставятся по краям, у второго - ближе к середине). 4 ножки входят в комплект. Для монтажа колес необходимо самостоятельно сделать отверстия в элементе каркаса.
Толщина металла:
|
