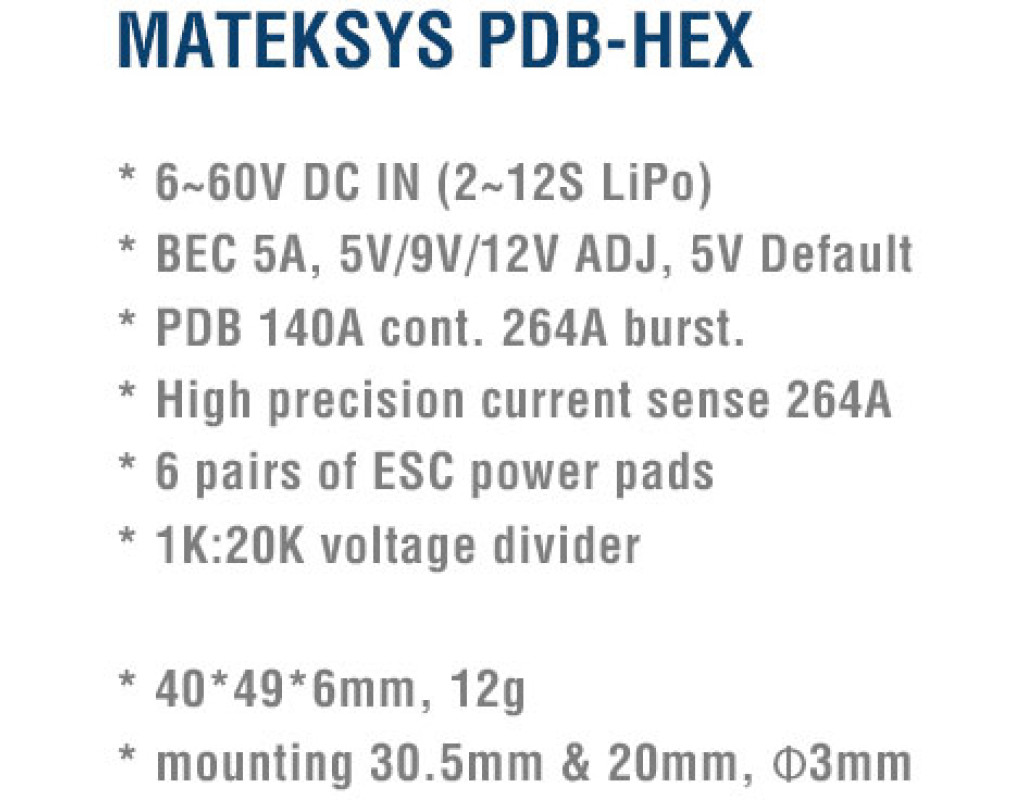

Плата распределения питания Matek PDB-HEX, 12S compatible PBD: - Диапазон входного напряжения: 6~60В (2~12S LiPo)
- Резистор PDB/датчик тока: 140 А (продолжительный), 264 А (импульсный)
- Блоки питания ESC: 60А прод. 100А пиковый
- 6x пэды питания/сигнала/телеметрии ESC
- Датчик тока: 264 А, 3,3 В АЦП
- Шкала 125 (INAV/BF), BATT_AMP_PERVLT 80 (ArduPilot)
Разъем JST-SH-8P и контактные площадки - Vbat: напряжение батареи
- G: земля
- Curr: текущий сигнал
- Tlm: дублирует контактные площадки Tlm для телеметрии ESC.
- S1/S2/S3/S4/S5/S6: сигнал ESC
- Vx: выход регулятора
Выход BEC Vx (5 В по умолчанию) - Vx= 5 В по умолчанию, непрерывный ток 5 А
- Мостовая перемычка 9 В, Vx = 9 В, непрерывный ток 4 А, макс. 5 А
- Мостовая перемычка 12 В, Vx = 12 В, непрерывный ток 4 А, макс. 5 А
- Устойчив к короткому замыканию (1 секунда)
- Защита от перегрузки по току и самовосстановление
Делитель напряжения - Резисторы 1K:20K
- Выходное напряжение 1/21 Вбат.

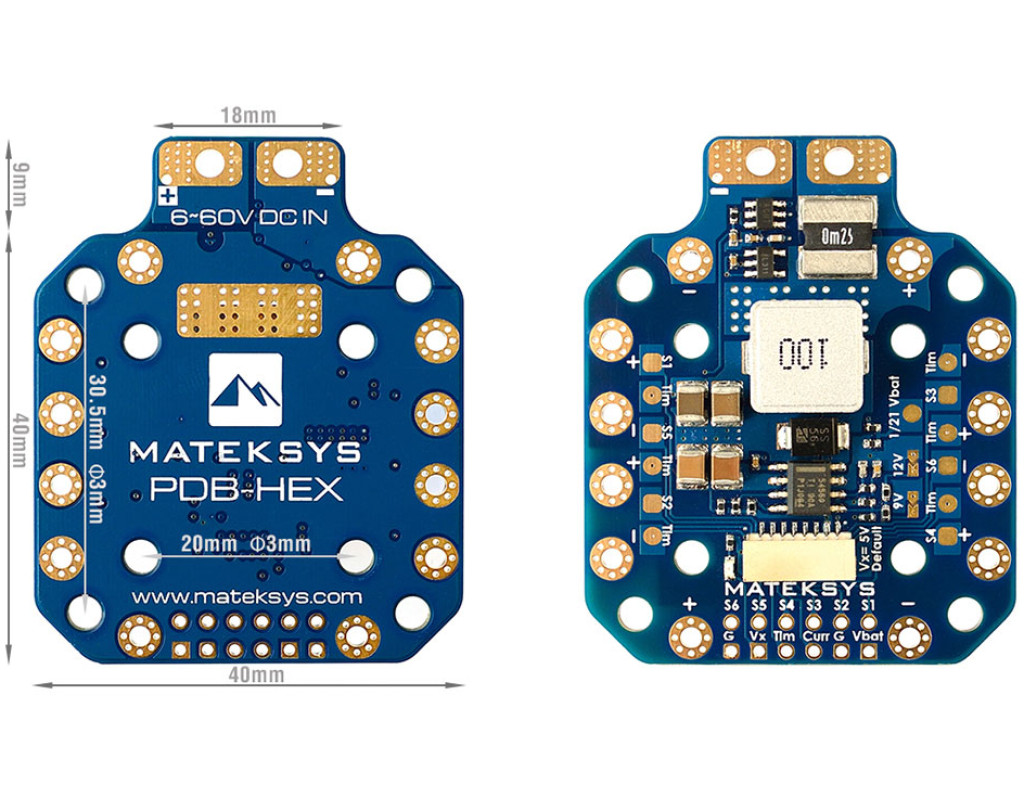

Технические характеристики: - Монтаж: 30,5 х 30,5 мм, 20 х 20 мм, Φ3 мм
- Размеры: 49 х 40 х 6 мм
- Вес: 12 г
Комплектация: - PDB-HEX
- Рубикон ZLJ 63В 390мкФ
- JST-SH1.0_8-контактный кабель, 5 см
- Разъем JST-SH1.0_8pin - 2 шт
|
