Двохканальний осцилограф FNIRSI 1014D, 100MHz, 1000MSa / s, 2CH, 246Kpts, 310х145х70mm, Box

код товару: 386757

артикул: 1014D

гарантія (міс): 6

виробник: Voltronic

доставка 2 - 3 дня

13455 ₴

до магазину

характеристики

Інші характеристики
Виробник	Voltronic

опис

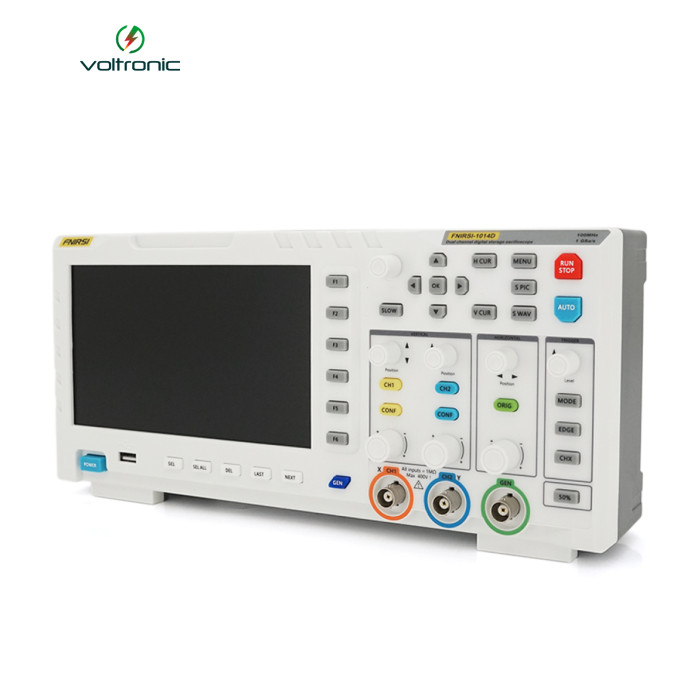

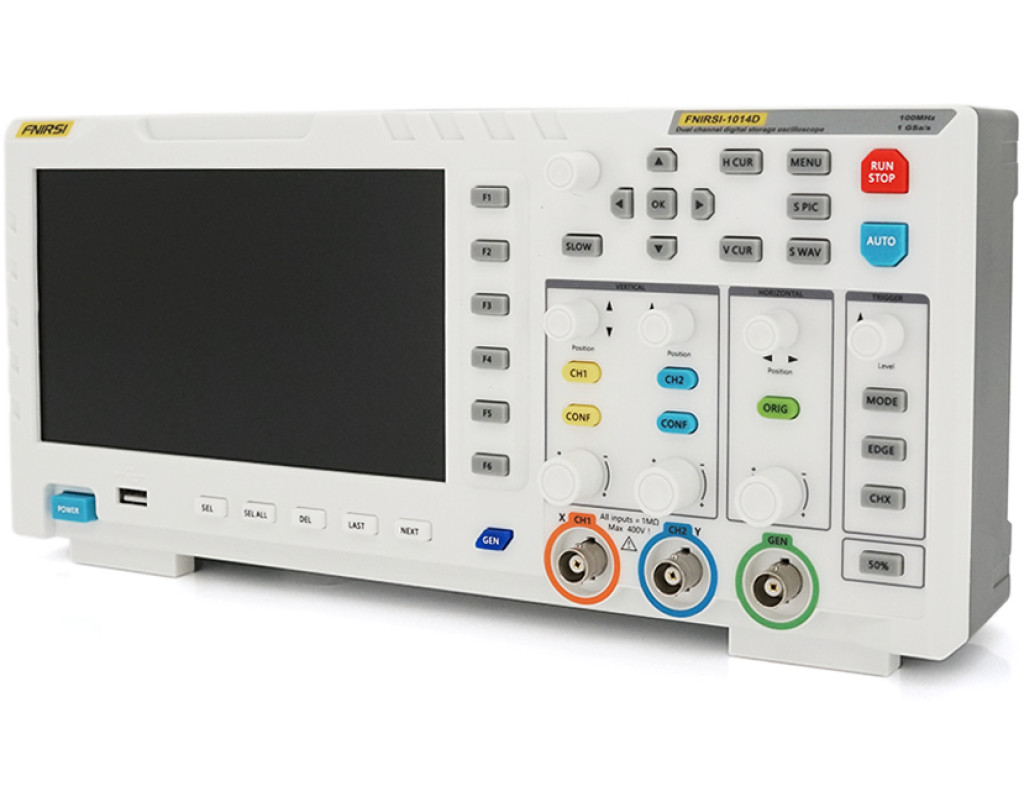

Двоканальний цифровий осцилограф FNIRSI 1014D є професійним вимірювальним комплексом з інтегрованим генератором сигналів. Прилад забезпечує високоточний аналіз електронних сигналів зі смугою пропускання 100 МГц та швидкістю дискретизації 1 Гвиб / с реальному часі. Об`єм пам`яті 240 Кт дозволяє здійснювати глибокий аналіз довгих сигналів без втрати деталізації. Багатофункціональний пристрій оснащений двома незалежними каналами з індивідуальним регулюванням параметрів. Вертикальна розгортка регулюється в діапазоні від 50 мВ / поділ до 500 В / поділ з точністю ±5%. Вхідний імпеданс 1 МОм з можливістю вибору коефіцієнта загасання пробника (1X / 10X) забезпечує сумісність із різними вимірювальними системами. Захист входу до 400 В (в режимі 10X) дозволяє працювати з високовольтними ланцюгами без додаткових дільників. Горизонтальна система пропонує діапазон розгортки від 50 с / поділ до 10 нс / поділ. Час наростання менше 3 нс гарантує точне відображення швидких перехідних процесів. Система синхронізації включає автоматичний, нормальний та одиночний режими з тригером по фронту (знижуючому / наростаючому). Вбудований генератор сигналів генерує 14 форм хвиль зі смугою до 10 МГц (для синусоїдального сигналу) і роздільною здатністю 1 Гц. Вертикальна роздільна здатність генератора становить 14 біт при амплітуді сигналу 5 Вpp. Характеристики: • Кількість каналів: 2 • Смуга пропускання: 100 МГц • Частота дискретизації: 1 Гвиб / с (макс.) • Глибина пам`яті: 240 Кт. • Вертикальна чутливість: 50 мВ / поділ - 500 В / поділ • Вхідний опір: 1 МОм ±2% • Максимальна вхідна напруга: 400 В (DC+AC peak) • Час зростання: <3.5 нс • Точність напруги: ±(5% + 0.1 справ) • Режими синхронізації: AUTO, NORMAL, SINGLE • Джерела тригера: CH1, CH2, EXT • Математичні функції: +, -, ×, FFT • Автоматичні вимірювання: Vpp, Vmax, Vmin, Vavg, Vrms, частота, період, шпару • Дисплей: 7' TFT LCD (800×480) • Генератор сигналів: 14 форм хвиль, 10 МГц (синус), 5 Vpp • Інтерфейси: USB Host / Device • Живлення: DC 5V / 2A • Габарити: 310×145×70 мм • Вага: 1.5 кг Осцилограф підтримує розширені функції вимірювання, включаючи курсорні вимірювання XY, режим Лісажу, математичні операції FFT та режим Roll. Вбудована пам`ять об`ємом 1 ГБ дозволяє зберігати до 1000 waveforms і 1000 знімків екрану. Прилад призначений для діагностики та ремонту електронної апаратури, наукових досліджень та освітніх цілей.

опис

Двоканальний цифровий осцилограф FNIRSI 1014D є професійним вимірювальним комплексом з інтегрованим генератором сигналів. Прилад забезпечує високоточний аналіз електронних сигналів зі смугою пропускання 100 МГц та швидкістю дискретизації 1 Гвиб / с реальному часі. Об`єм пам`яті 240 Кт дозволяє здійснювати глибокий аналіз довгих сигналів без втрати деталізації. Багатофункціональний пристрій оснащений двома незалежними каналами з індивідуальним регулюванням параметрів. Вертикальна розгортка регулюється в діапазоні від 50 мВ / поділ до 500 В / поділ з точністю ±5%. Вхідний імпеданс 1 МОм з можливістю вибору коефіцієнта загасання пробника (1X / 10X) забезпечує сумісність із різними вимірювальними системами. Захист входу до 400 В (в режимі 10X) дозволяє працювати з високовольтними ланцюгами без додаткових дільників. Горизонтальна система пропонує діапазон розгортки від 50 с / поділ до 10 нс / поділ. Час наростання менше 3 нс гарантує точне відображення швидких перехідних процесів. Система синхронізації включає автоматичний, нормальний та одиночний режими з тригером по фронту (знижуючому / наростаючому). Вбудований генератор сигналів генерує 14 форм хвиль зі смугою до 10 МГц (для синусоїдального сигналу) і роздільною здатністю 1 Гц. Вертикальна роздільна здатність генератора становить 14 біт при амплітуді сигналу 5 Вpp. Характеристики:
• Кількість каналів: 2
• Смуга пропускання: 100 МГц
• Частота дискретизації: 1 Гвиб / с (макс.)
• Глибина пам`яті: 240 Кт.
• Вертикальна чутливість: 50 мВ / поділ - 500 В / поділ
• Вхідний опір: 1 МОм ±2%
• Максимальна вхідна напруга: 400 В (DC+AC peak)
• Час зростання: <3.5 нс
• Точність напруги: ±(5% + 0.1 справ)
• Режими синхронізації: AUTO, NORMAL, SINGLE
• Джерела тригера: CH1, CH2, EXT
• Математичні функції: +, -, ×, FFT
• Автоматичні вимірювання: Vpp, Vmax, Vmin, Vavg, Vrms, частота, період, шпару
• Дисплей: 7' TFT LCD (800×480)
• Генератор сигналів: 14 форм хвиль, 10 МГц (синус), 5 Vpp
• Інтерфейси: USB Host / Device

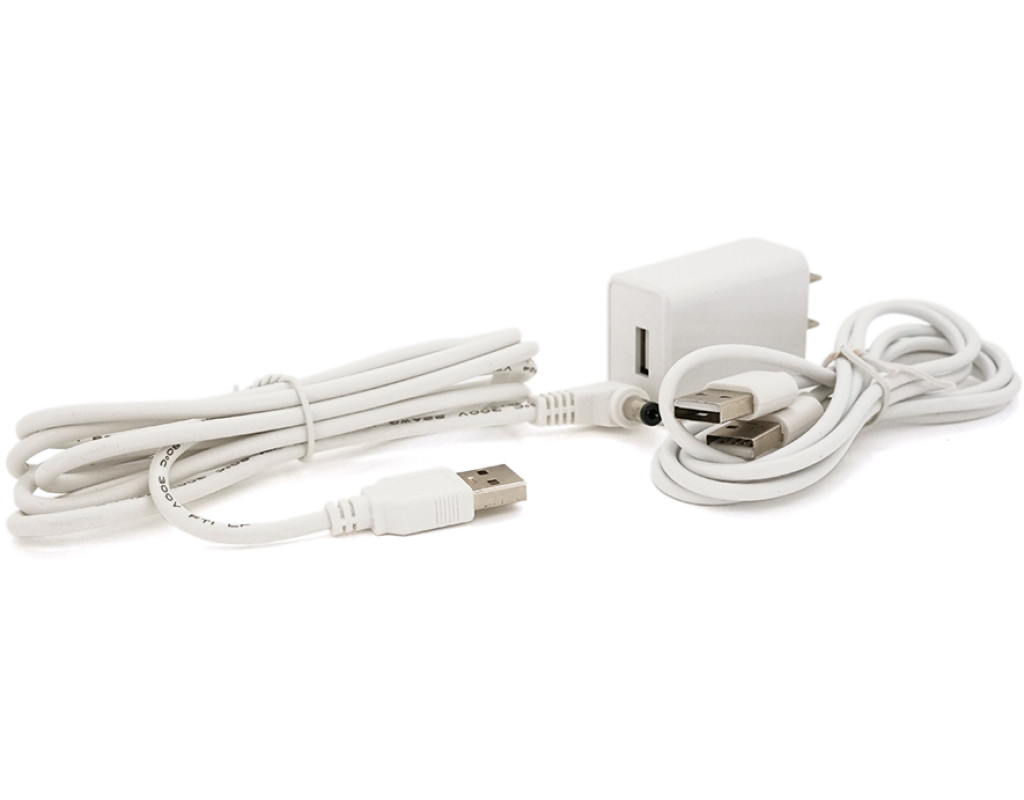

• Живлення: DC 5V / 2A
• Габарити: 310×145×70 мм
• Вага: 1.5 кг Осцилограф підтримує розширені функції вимірювання, включаючи курсорні вимірювання XY, режим Лісажу, математичні операції FFT та режим Roll. Вбудована пам`ять об`ємом 1 ГБ дозволяє зберігати до 1000 waveforms і 1000 знімків екрану. Прилад призначений для діагностики та ремонту електронної апаратури, наукових досліджень та освітніх цілей.
